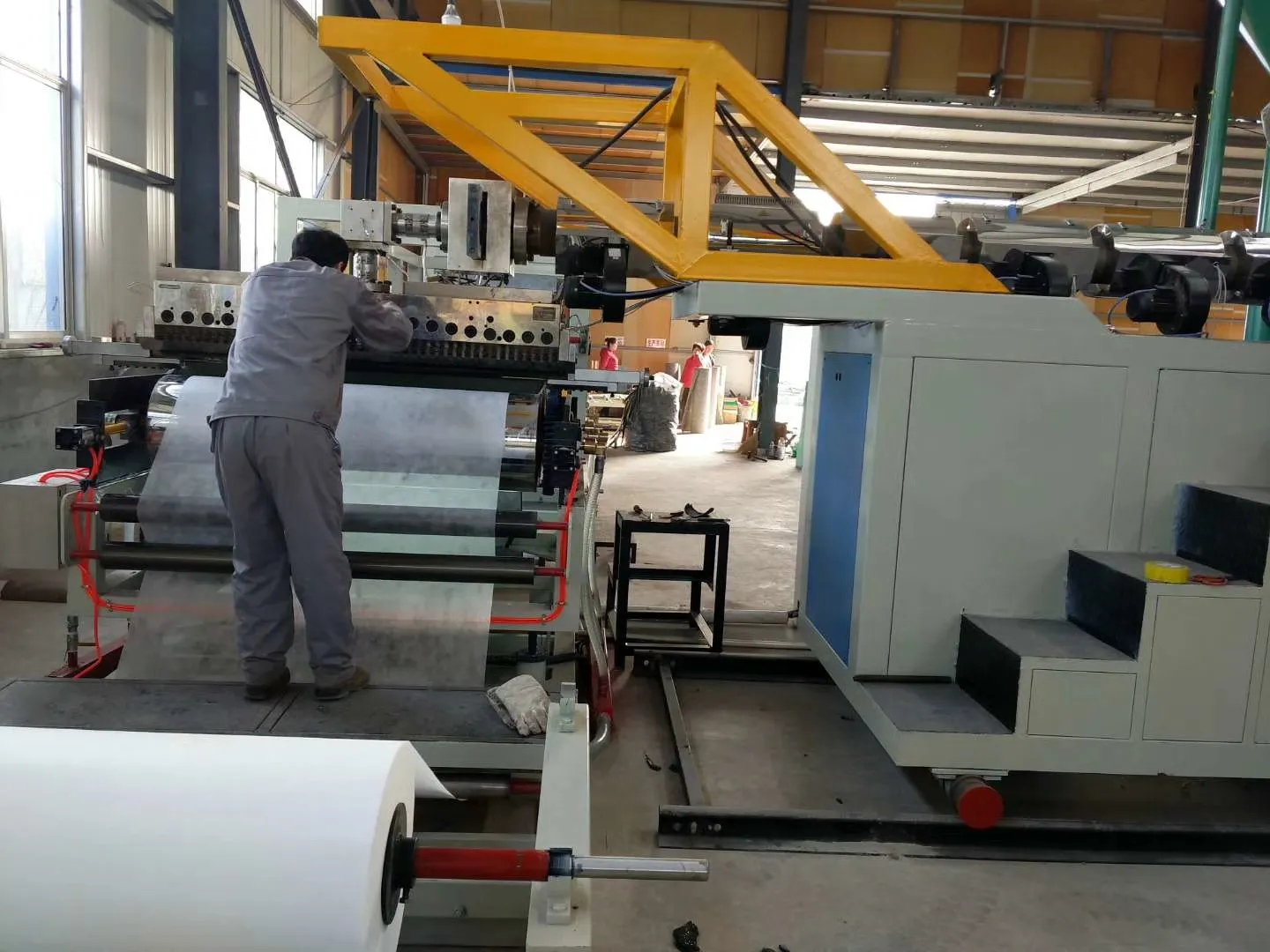

Produktionslinie für selbstklebende TPU-Farbstahlfliesen

Im Wettbewerbsumfeld der modernen Dachmaterialherstellung sind Effizienz, Qualität und Haltbarkeit von größter Bedeutung. DerProduktionslinie für selbstklebende TPU-Farbstahlfliesenvon Haiming Machinery entwickelt, stellt einen technologischen Sprung nach vorne dar. Dieses vollständig integrierte System ist für die Massenproduktion hochwertiger selbstklebender Dachziegel konzipiert, die die strukturelle Festigkeit von farbbeschichtetem Stahl mit den außergewöhnlichen Dichtungs- und Witterungseigenschaften von thermoplastischem Polyurethan (TPU) kombinieren.

Unsere Linie automatisiert den gesamten Prozess – vom Abwickeln und präzisen Nivellieren des Stahlsubstrats über das präzise Aufbringen des TPU-Klebefilms bis hin zum Formen, Schneiden und abschließenden Stapeln. Dies gewährleistet eine gleichbleibende Produktqualität, einen optimalen Materialeinsatz und deutlich reduzierte Arbeitskosten. Für Hersteller, die mit leistungsstarken, energieeffizienten Dachlösungen die Marktführerschaft anstreben, ist diese Produktionslinie das unverzichtbare Herzstück ihres Betriebs.

Grundlegende technische Spezifikationen und Parameter

Die Produktionslinie für selbstklebende TPU-Farbstahlfliesen von Haiming Machinery besteht aus robusten Komponenten und intelligenten Steuerungssystemen. Nachfolgend finden Sie die detaillierten Spezifikationen, die seine Fähigkeiten definieren.

1. Leitungskonfiguration und Schlüsselmodule

• Abwickel- und Zuführsystem:Doppelte Abwickelständer mit hydraulischer Expansion, ausgestattet mit automatischer Kantenführung (EPC) für einen reibungslosen, spannungsgesteuerten Materialeinzug.
• Präzisions-Nivelliergerät:Mehrwalzen-Richtmaschine mit 9–13 Walzen zur Vermeidung von Coil-Setzungen und zur Gewährleistung eines perfekt ebenen Stahlsubstrats vor der Verarbeitung.
• Vorwärm- und Oberflächenbehandlungsstation:Enthält Reinigungsbürsten und Infrarot-Vorwärmer, um die Stahloberfläche für eine optimale Haftung der TPU-Folie vorzubereiten.
• TPU-Folienlaminiereinheit:Präzisionsgesteuertes Rollensystem zum Auftragen des TPU-Klebefilms mit gleichmäßigem Druck und Temperatur. Ausgestattet mit automatischer Folienspleißung für ununterbrochenen Betrieb.
• Hochdruck-Laminierungs- und Kühlbereich:Doppelband-Drucksystem und Wasserkühltunnel sorgen für eine vollständige Verklebung und schnelle Filmverfestigung.
• Servobetriebenes Form- und Schneidsystem:Computergesteuerte, servomotorisch angetriebene Rollformstation und fliegende Schere/Schneidemaschine. Kann verschiedene Fliesenprofile (römisch, wellenförmig usw.) herstellen.
• Automatischer Stapel- und Ausgabeförderer:Programmierbarer Stapelroboter oder automatischer Stapler mit Zählfunktion für eine saubere, gebündelte Endproduktausgabe.
• Zentralisiertes SPS-Bedienfeld:Benutzerfreundliche Mensch-Maschine-Schnittstelle (HMI) zur Überwachung aller Parameter, Einstellung von Rezepten und Diagnose von Problemen.

2. Detaillierte Leistungsparametertabelle

Hauptvorteile der Produktionslinie von Haiming Machinery

• Überlegene Haftfestigkeit:Die integrierte Vorbehandlung und der kontrollierte Laminierprozess garantieren eine dauerhafte, wasserfeste Verbindung zwischen der TPU-Folie und dem Stahl, die weit über die von Standardprodukten mit selbstklebender Rückseite hinausgeht.
• Energieeffizienz und Materialeinsparungen:Das System minimiert den Abfall durch präzises Schneiden und Laminieren. Das schnell aushärtende TPU-Verfahren verbraucht außerdem weniger Energie im Vergleich zu herkömmlichen Schmelzklebstofflinien.
• Außergewöhnliche Ausgabekonsistenz:Die servogesteuerte Synchronisierung aller Stufen stellt sicher, dass jede Fliese identische Abmessungen, Profilgenauigkeit und Folienausrichtung aufweist.
• Niedrige Betriebs- und Wartungskosten:Robustes Design mit leicht zugänglichen Komponenten reduziert Ausfallzeiten. Durch die Automatisierung verringert sich die erforderliche Anzahl an Bedienern pro Schicht.
• Flexibilität für Marktanforderungen:Schnellwechselwerkzeuge und programmierbare Einstellungen ermöglichen die Produktion verschiedener Fliesenprofile und -längen, um schnell auf Markttrends zu reagieren.
• Verbesserte Produktleistung:Die hergestellten Fliesen bieten eine hervorragende UV-Beständigkeit, Temperaturbeständigkeit (-40 °C bis 120 °C), Korrosionsschutz und eine Lebensdauer von über 30 Jahren.

Häufig gestellte Fragen (FAQ)

F: Was ist der Hauptvorteil der Verwendung von TPU-Folie gegenüber herkömmlichem Asphalt oder SBS-modifiziertem Bitumen für selbstklebende Fliesen?

A:TPU (Thermoplastisches Polyurethan) bietet eine weit überlegene Kombination von Eigenschaften. Es bietet außergewöhnliche Elastizität, hohe Zugfestigkeit und hervorragende Beständigkeit gegen UV-Strahlung, Ozon und extreme Temperaturen. Im Gegensatz zu Produkten auf Bitumenbasis wird TPU bei kaltem Wetter nicht spröde und fließt bei starker Hitze nicht. Dies führt zu einer haltbareren, langlebigeren und gleichbleibend leistungsstarken wasserdichten Versiegelung des Dachziegels während seiner gesamten Lebensdauer.

F: Wie gewährleistet die Haiming Machinery-Linie eine gleichmäßige Haftung der TPU-Folie auf der farbigen Stahloberfläche?

A:Konsistenz wird durch einen mehrstufigen Prozess erreicht. Zunächst wird die Stahlspule gründlich gereinigt, um Öle und Staub zu entfernen. Anschließend wird es auf eine bestimmte Temperatur vorgewärmt. Die ebenfalls optimal temperierte TPU-Folie wird unter hohem, gleichmäßigem Druck laminiert. Durch die sofortige Abkühlphase wird dieser Verbund fixiert. Unser SPS-System überwacht und passt die Temperatur-, Druck- und Liniengeschwindigkeitsparameter ständig an und stellt so sicher, dass jeder Quadratzentimeter des Produkts eine perfekte Haftung aufweist.

F: Kann diese Produktionslinie verschiedene Arten von Metallspulen verarbeiten, z. B. Aluminium oder Kupfer?

A:Das Kerndesign ist für Coils auf Stahlbasis (verzinkt, Galvalume, vorlackiert) innerhalb des angegebenen Dickenbereichs optimiert. Der Betrieb weicherer Metalle wie reines Aluminium oder Kupfer erfordert möglicherweise Anpassungen des Walzendrucks und der Formwerkzeuge, um Oberflächenmarkierungen oder Verformungen zu verhindern. Wir empfehlen, sich für bestimmte Materialanwendungen an das Ingenieurteam von Haiming Machinery zu wenden, um mögliche Linienmodifikationen zu besprechen.

F: Was ist die typische Umstellungszeit für den Wechsel zwischen verschiedenen Fliesenprofilen (z. B. von einem römischen Stil zu einem Wellenstil)?

A:Der Profilwechsel erfordert einen Wechsel der Formrollen in der Profilierstation. Mit unserem entwickelten Schnellwechselsystem und entsprechend geschultem Personal kann dieser Vorgang in der Regel innerhalb von 2 bis 4 Stunden abgeschlossen werden. Je nach Form des neuen Profils muss möglicherweise auch das Schneidwerkzeug angepasst oder ausgetauscht werden. Alle anderen Linienparameter (Geschwindigkeit, Temperatur) werden zum schnellen Abruf als Rezepte im HMI gespeichert.

F: Welche Art von Kundendienst und Schulung bietet Haiming Machinery an?

A:Haiming Machinery bietet umfassende Unterstützung. Dazu gehören eine detaillierte Installationsüberwachung durch unsere Ingenieure, eine Betriebsschulung Ihrer Techniker vor Ort sowie die Bereitstellung vollständiger Wartungshandbücher und Elektropläne. Wir bieten auch Ferndiagnoseunterstützung und halten einen Lagerbestand an häufig benötigten Ersatzteilen bereit, um minimale Ausfallzeiten zu gewährleisten. Die Garantiebedingungen sind im Kaufvertrag klar definiert.

F: Wie energieintensiv ist der TPU-Folienlaminierungsprozess im Vergleich zu anderen Methoden?

A:Der TPU-Laminierprozess ist relativ energieeffizient. Im Vergleich zu einigen Schmelzklebstoffen oder PVC-Laminaten, die höhere Temperaturen erfordern, wird die TPU-Folie in einem niedrigeren Temperaturbereich (160–200 °C) aktiviert und verklebt. Unsere Linie verwendet fokussierte Infrarotstrahler und isolierte Kühltunnel, um die thermische Effizienz zu maximieren. Das Ergebnis ist ein geringerer Gesamtenergieverbrauch pro Quadratmeter fertiger Fliese, wodurch die Betriebskosten gesenkt werden.

F: Was ist die maximale jährliche Produktionskapazität, die wir von einer Linie erwarten können?

A:Die Kapazität hängt von der Betriebsgeschwindigkeit, den Schichtmustern und den Produktspezifikationen ab. Unter der Annahme einer Durchschnittsgeschwindigkeit von 35 m/min, einer 8-Stunden-Einzelschicht und 250 Arbeitstagen pro Jahr kann eine Linie jährlich etwa 4,2 Millionen Laufmeter Fliesen produzieren. Der Betrieb im Zwei- bis Dreischichtbetrieb erhöht diese Leistung deutlich. Unser Team kann Ihnen bei der Berechnung der genauen Kapazität basierend auf Ihrem Zielproduktmix und Ihrem Betriebsplan helfen.

Die Investition in eine Produktionslinie für selbstklebende TPU-Farbstahlziegel ist eine strategische Entscheidung, um den wachsenden Markt für hochwertige Dachmaterialien zu erobern. Die Lösung von Haiming Machinery bietet die Zuverlässigkeit, Präzision und den technologischen Vorsprung, die zur Herstellung von Produkten erforderlich sind, die den höchsten internationalen Standards für Qualität und Leistung entsprechen.
